JAKA TCP/IP 控制协议

JAKA大约 58 分钟

JAKA TCP/IP 控制协议

文档说明

JAKA支持基于TCP/IP的外部控制协议。该协议提供了丰富的接口，客户可以通过该接口实现控制机器人、获取信息的功能。这也是JAKA SDK的核心通信协议之一。

版本说明

此TCP/IP 控制协议文档目前主要适配1.7.2及1.7.1版本控制器，部分接口会在两个版本控制器出现兼容性问题，已标注。

框架基础

JAKA TCP/IP 协议通讯框架

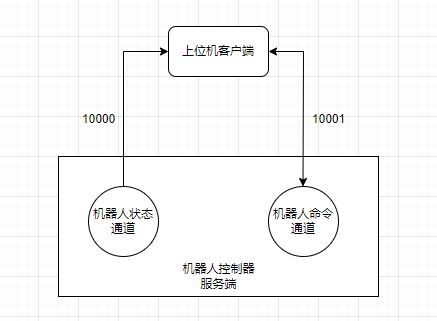

JAKA TCP/IP 控制协议定义的交互框架如下：

机器人控制器中运行一个 TCP 服务器，用于接受用户自定义的指令并反馈状态数据。该服务器使用10000端口与10001端口与外部客户端进行交互，其中：

10001——用来给机器人发送控制指令并接收控制器返回；
10000——用来接收机器人返回的数据（用户可定义发送频率和数据内容）。

用户可根据 JAKA TCP/IP 协议进行机器人二次开发，在开发时需注意：

TCP/IP指令均按照异步方式执行，返回信息仅表示控制器接收指令并完成预处理与转发，并不反映指令的最终执行结果。部分指令执行结果需要主动查询反馈数据获取；
用户需要根据本协议来实现相应的 TCP 用户端调用，即用户需要自己设计上层规划器发送机器人数据（servo_j，servo_p）；
该功能可以与 JAKA App 同时使用，不需要断开 App 与控制器的连接。但用户必须确保只有一个用户端可以连接到端口 10001，否则后一个用户端可能会立即替代前一个用户端。

通讯端口数据说明

用户从10001端口发送以及从10000端口接收的数据均基于JSON格式定义。用户可根据协议快速构建指令或解析反馈数据。

10001端口说明

该手册的全部指令都属于该范畴。所有的机器人控制指令均基于10001端口，端口交互数据格式定义如下：

消息发送格式：

{"cmdName":"cmd","parameter1":"parameter1","parameter2":"parameter2",...}

消息接收格式：

{"cmdName":"cmd","errorCode":"0","errorMsg":"","parameter1":"parameter1","parameter2":"parameter2",...}

10000端口说明

10000端口将以字符串的形式来返回与机器人有关的数据，返回的内容可参考如下样例：

样例：

{
    "len":3547,
    "drag_status":false,
    "extio":Object{...},
    "errcode":"0x0",
    "errmsg":"",
    "monitor_data":Array[6],
    "torqsensor":Array[2],
    "joint_actual_position":Array[6],
    "actual_position":Array[6],
    "din":Array[144],
    "dout":Array[144],
    "ain":Array[66],
    "aout":Array[66],
    "tio_din":Array[8],
    "tio_dout":Array[8],
    "tio_ain":Array[1],
    "task_state":4,
    "homed":Array[9],
    "task_mode":1,
    "interp_state":0,
    "enabled":true,
    "paused":false,
    "rapidrate":1,
    "current_tool_id":0,
    "current_user_id":0,
    "on_soft_limit":1,
    "emergency_stop":0,
    "drag_near_limit":Array[6],
    "funcdi":Array[15],
    "powered_on":1,
    "inpos":true,
    "motion_mode":1,
    "curr_tcp_trans_vel":0,
    "protective_stop":0,
    "point_key":0,
    "netState":1
}

说明：

len：数据包的长度，一般最大长度不超过15000字节（取决于数据内容）。
drag_status：布尔值，表示是否处于拖动模式中。
extio：扩展IO模块的配置和状态，内部数据结构如下——
- status：所有扩展IO引脚的状态，包括DI、DO、AI、AO。
  - status[0]：所有扩展DI的状态
  - status[1]：所有扩展DO的状态
  - status[2]：所有扩展AI的状态
  - status[3]：所有扩展AO的状态
- setup：所有扩展IO配置的数组，最多8个。每个扩展IO模块的设置都应遵循以下结构——
  - setup[N][0]：通讯类型。0代表Modbus RTU。1代表Modbus TCP/IP。
    - setup[N][0]==0：
      - setup[N][2][0]：波特率
      - setup[N][2][1]：数据位长度
      - setup[N][2][2]：从站号
      - setup[N][2][3]：数据位
      - setup[N][2][4]：奇偶校验位
      - setup[N][2][5]：停止位长度
    - setup[N][0]==1：
      - setup[N][2][0]：IP地址
      - setup[N][2][1]：端口
      - setup[N][2][2]：从站号
  - setup[N][1]：扩展IO模块的别名。
  - setup[N][2]：通信配置，根据通信类型不同。
- setup[N][3]：引脚配置
  - setup[N][3][0][0]：DI中寄存器的起始偏移量
  - setup[N][3][0][1]：DI个数
  - setup[N][3][1][0]：DO中寄存器的起始偏移量
  - setup[N][3][1][1]：DO个数
  - setup[N][3][2][0]：AI中寄存器的起始偏移量
  - setup[N][3][2][1]：AI个数
  - setup[N][3][3][0]：AO中寄存器的起始偏移量
  - setup[N][3][3][1]：AO个数
- num：扩展IO模块。
- pinmap：扩展IO模块的管脚图数组。
  - pinmap[N][0]：设置[N]的DI中寄存器的起始偏移量
  - pinmap[N][1]：setup[N]的DO中寄存器的起始偏移量
  - pinmap[N][2]：setup[N]的AI中寄存器的起始偏移量
  - pinmap[N][3]：setup[N]的AO中寄存器的起始偏移量
- mode：扩展IO模块的状态。0表示状态开启，1表示关闭。
errcode：来自控制器的十六制字符串错误代码，如“0x0”。
errmsg：来自控制器的错误信息字符串，对应errcode。
monitor_data：用于诊断的机器人和机柜的监控数据。
- monitor_data[0]：SCB 主要版本号
- monitor_data[1]：SCB 次要版本号
- monitor_data[2]：控制柜温度
- monitor_data[3]：控制柜母线平均功率
- monitor_data[4]：控制柜母线平均电流
- monitor_data[5]：数组中机器人1-6关节轴的监控数据
  - monitor_data[5][0]：机器人轴的瞬时电流
  - monitor_data[5][1]：机器人轴的瞬时电压
  - monitor_data[5][2]：机器人轴的瞬时温度
  - monitor_data[5][3]：瞬时平均功率
  - monitor_data[5][4]：电流波动
  - monitor_data[5][5]：累计跑圈
  - monitor_data[5][6]：累计运行时间
  - monitor_data[5][7]：本次开机后运行循环
  - monitor_data[5][8]：本次开机后的运行时间
  - monitor_data[5][9]：关节扭矩
torqsensor：末端力传感器设置和状态数组，数据结构如下——
- torqsensor[0]：当前传感器的设置
  - torqsensor[0][0]：通讯类型，0为网口/USB通讯，1为TIO通讯。
  - torqsensor[0][1]：传感器的通讯配置。与TCP/IP地址通信时为[ip, port]，与TIO通信时为[baudrate, databits, stopbits, parity]。
  - torqsensor[0][2]：传感器末端负载及质心。
- torqsensor[1]：传感器的状态
  - torqsensor[1][0]：传感器状态。1表示工作，0表示关闭。
  - torqsensor[1][1]：传感器错误代码
  - torqsensor[1][2]：传感器实际接触力（6维，跟随校零（初始化）选项变化，与APP显示保持一致，数值可能不稳定，为旧版兼容保留，不推荐使用）
  - torqsensor[1][3]：传感器原始读数值（6维）
  - torqsensor[1][4]：传感器实际接触力（6维，对负载重力和传感器零点进行补偿之后的数值）
joint_actual_position：所有6个关节的实际位置。
actual_position：机器人TCP在笛卡尔空间中的实际位置。
din：数字输入数组的所有值的数组。
dout：机柜中所有数字输出值的数组。
ain：柜内所有模拟输入值的数组。
aout：柜内所有模拟输出值的数组。
tio_din：所有工具数字输入的状态数组。
tio_dout：所有工具数字输出的状态数组。
tio_ain：所有工具模拟输入的状态数组。
task_state：电源状态和使能状态指示灯。1表示机器人断电，2表示机器人上电，3表示机器人未上使能，4表示机器人上使能。
homed：每个关节的home状态（已废弃）。
task_mode：机器人的任务模式。1表示手动模式，2表示自动模式，3表示保留模式，4表示拖动模式。
interp_state：程序状态。0表示空闲，1表示加载，2表示暂停，3表示运行。
enabled：显示机器人启用状态的布尔值。
paused：显示程序暂停状态的布尔值。
rapidrate：机器人运动的缩放速率。
current_tool_id：当前TCP的索引。
current_user_id：当前用户坐标系的索引。
on_soft_limit：是否处于软限位，0未到达软限位，1到达软限位。
emergency_stop：急停按钮是否被按下，0未按下，1按下。
drag_near_limit：表示每个关节是否被拖拽到接近极限位置，0否，1是。
funcdi：功能IO，参考下方功能IO设置。
powered_on：上电状态，0未上电，1上电。
inpos：运动状态，true运动结束，false运动中。
motion_mode：运动模式。
curr_tcp_trans_vel：当前机器人末端移动速度。
protective_stop：保护性停止，0未碰撞，1碰撞。
point_key：机器人末端按钮状态。
netState：网络连接状态。

配置 optionalInfoConfig.ini

由于机器人控制器10000端口出厂默认会返回所有定义的数据字段，采用TCP发送会占用较大带宽并影响用户端实际接受数据的及时性。

而在实际用户应用中并非所有的数据均会被使用，因此该版本增加设计提供用户可配置10000端口反馈数据字段的功能。

控制器内部配置文件optionalInfoConfig.ini定义了用户可配置启用或关闭的数据字段，当某个数据字段对应的值为1时代表10000端口会返回此数据字段，当值为0时不会返回。

用户可通过10001端口的特定指令设置与查询该字段的启用或关闭。

详细的配置文件内容如下：

[ATTROPTIONALDATA]
joint_actual_position = 1
joint_position = 1
actual_position = 1
position = 1
din = 1
dout = 1
ain = 1
aout = 1
tio_key = 1
tio_din = 1
tio_dout = 1
tio_ain = 1
relay_io = 1
mb_slave_din = 1
mb_slave_dout = 1
mb_slave_ain = 1
mb_slave_aout = 1
pn_dev_din = 1
pn_dev_dout = 1
pn_dev_ain = 1
pn_dev_aout = 1
eip_adpt_din = 1
eip_adpt_dout = 1
eip_adpt_ain = 1
eip_adpt_aout = 1
task_state = 1
homed = 1
task_mode = 1
interp_state = 1
enabled = 1
paused = 1
rapidrate = 1
current_tool_id = 1
current_user_id = 1
on_soft_limit = 1
emergency_stop = 1
drag_near_limit = 1
funcdi = 1
powered_on = 1
inpos = 1
motion_mode = 1
curr_tcp_trans_vel = 1
protective_stop = 1
point_key = 1
motion_line = 1
err_add_line = 1

[STATOPTIONALDATA]
drag_status = 1
num = 1
setup = 1
pinmap = 1
mode = 1
status = 1
extio = 1
errcode = 1
errmsg = 1
monitor_data = 1
torqsensor = 1

[PORTCONFIG]
port10000_delay_ms = 2000

对于 ATTROPTIONALDATA 和 STATOPTIONALDATA 中的数据，设为 0 表示 10000 端口不会发送该数据，设为 1 表示 10000 端口会发送该数据。
对于 PORTCONFIG 中的 port10000_delay_ms，其值表示 10000 端口发送数据的周期（单位 ms）。

请注意：

用户从10000端口获取的数据不是实时的，真实的发送周期受到网络波动等影响。

此外，过大的数据或者过快的发送周期，很有可能造成网络阻塞、粘包等问题（特别是网络波动时），从而导致用户端数据接收或者解析失败。

请尽量排除不必要的数据，并设置合理的发送周期。

机器人姿态表示

在JAKA TCP/IP 控制协议涉及的机器人空间姿态均采用RPY角表示。

在RPY中，旋转变换顺序为依次绕固定坐标系的轴x-y-z旋转。绕固定坐标系z轴的旋转（Rz）称为回转（Roll）；绕固定坐标系y轴的旋转（Ry）称为俯仰（Pitch）；将绕固定坐标系x轴的旋转（Rx）称为偏转（Yaw）。

机器人位姿数据格式定义为[X , Y , Z , Rx , Ry , Rz]，其中，X、Y、Z 代表三个坐标轴上的位置，单位为mm；Rx、Ry、Rz代表机器人姿态，分别对应RPY的三个分量Yaw（偏转）、Pitch（俯仰）、Roll（横滚），单位为°。

对于其与旋转矩阵间的转换关系，假设我们选取固定坐标系{A}，某坐标系{B}的RPY表示同旋转矩阵间的转换计算如下：

用户需注意事项

错误码说明

接口正确返回时，errorCode 应为 0 （可能是int或字符串类型）而不是 Empty/Null；errorCode为其他时，代表执行出错。
如果发生错误，客户可以在反馈 JSON 数据中检查 errorCode 和 msg
- 当errorCode返回的值为0时，errorMsg返回的消息为空，代表执行成功；
- 当errorCode返回的值为其他数时，errorMsg将返回具体的错误信息，代表程序发生异常。

错误码列表

TCP/IP 指令返回错误码列表简要说明：

机器人基本操作（200-249）

ERROR_INSTALLATION_ANGLE_OUT_OF_RANGE="0x000200" #installation angle out of range

ERROR_NOT_IN_SERVO_MODE="0x000350" #try to servo when not in servo mode ERROR_SET_FILTER_IN_SERVO_MODE = "0x000351" #cannot set servo filter when in servo mode ERROR_SERVO_PARAMETER_INVALID = "0x000352" #servo params invalid ERROR_SERVO_FILTER_INVALID = "0x000353" #servo filter params invalid

IO相关（400-449）

ERROR_IO_INDEX_OUT_OF_RANGE = "0x000400" #IO index out of range ERROR_IO_TYPE_OUT_OF_RANGE = "0x000401" #IO type out of range

程序相关（450-499）

ERROR_VAR_ALIAS_EXIST = "0x000450" #var alias already exist ERROR_VAR_ID_NOT_EXIST = "0x000451" #var id not exist

碰撞相关（500-549）

ERROR_COLLISION_LEVEL_OUT_OF_RANGE = "0x000500" #collision level out of range

运动学相关（550-599）

ERROR_FAIL_KINE_INVERSE = "0x000550" #kine_inverse fail

torque sensor part

traj part

drag and force control part

FTP part

TIO part

reserved for future features

其他说明

errorCode 可能为字符串或整数。
所有命令均为非阻塞命令。
协议使用的单位为：mm（毫米）和 degree（角度）。
TCP IO 索引从 1 开始，但 SDK IO 索引从 0 开始。

10000及10004端口设置

10004端口为SDK专用端口，返回数据和10000端口一致。

获取 10000 端口的发送周期

发送消息：

{"cmdName":"get_port10000_delay_ms"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_port10000_delay_ms", "port10000_delay_ms": 2000}

修改 10000 端口的发送周期

发送消息：

{"cmdName":"set_port10000_delay_ms","port10000_delay_ms":20}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_port10000_delay_ms"}

查询 optionalInfoConfig 的配置

发送消息：

{"cmdName":"getOptionalInfoConfig","section":"PORTCONFIG","key":"port10000_delay_ms"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "getOptionalInfoConfig", "value": 20}

发送消息：

{"cmdName":"getOptionalInfoConfig","section":"ATTROPTIONALDATA","key":"joint_actual_position"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "getOptionalInfoConfig", "value": 1}

修改 optionalInfoConfig 配置

发送消息：

{"cmdName":"setOptionalInfoConfig","section":"PORTCONFIG","key":"port10000_delay_ms", "value": "200"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "setOptionalInfoConfig"}

发送消息：

{"cmdName":"setOptionalInfoConfig","section":"ATTROPTIONALDATA","key":"joint_actual_position", "value": 0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "setOptionalInfoConfig"}

指令接口介绍

以下按照各功能模块分节介绍各指令的用法，返回字段含义见各指令下方的说明。

机器人基本操作

打开电源

发送消息：

{"cmdName":"power_on"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "power_on"}

关闭电源

发送消息：

{"cmdName":"power_off"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "power_off"}

机器人上使能

发送消息：

{"cmdName":"enable_robot"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "enable_robot"}

机器人下使能

发送消息：

{"cmdName":"disable_robot"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "disable_robot"}

关闭机器人和控制器

发送消息：

{"cmdName":"shutdown"}

接收消息：

null

发送关机指令后，控制器关闭进程，TCP服务端关闭，故不返回消息。

获取机器人状态

发送消息：

{"cmdName":"get_robot_state"}

接收消息：

{"enable": true, "power": 1, "errorMsg": "", "errcode": 0, "cmdName": "get_robot_state", "errorCode": "0", "msg": ""}

说明：

enable：表示机器人的使能状态，true代表使能，false代表未使能。
power：表示机器人的上电状态，1代表上电，0代表未上电。
errorCode: 表示TCP指令对应的错误码。
errcode: 表示控制器返回的对应的错误码。
errorMsg：表示TCP指令对应的错误信息。
msg: 表示控制器返回的对应的错误信息。

获取控制器版本

发送消息：

{"cmdName":"get_version"}

接收消息：

{"errorMsg": "", "cmdName": "get_version", "errorCode": "0", "robot_name": "JKROBOT", "version": "1.7.1_40_rc_X64", "robot_id": "Zu20200100"}

说明：

robot_name：机器人名称
version：机器人控制器版本
robot_id：机器人序列号

获取机器人安装角度

发送消息：

{"cmdName":"get_installation_angle"}

接收消息：

{"installation_angle": [[x, y, z, w], [rx, ry , rz]], "errorCode": "0", "cmdName": "get_installation_angle", "errorMsg": ""}

说明：

x, y, z, w 安装角度四元数表示。
rx, ry, rz 安装角度欧拉角表示。

设置机器人安装角度

发送消息：

{"cmdName":"set_installation_angle","angleX":angleX,"angleZ": angleZ}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_installation_angle"}

说明：

angleX：机器人X方向旋转角度，范围[0, 180]度。
angleZ：机器人Z方向旋转角度，范围[0, 360)度。

机械臂运动相关

JOG指令

Jog指令包括关节空间的单轴运动和笛卡尔空间的单轴运动:

jog_mode 代表运动模式，可支持4种运动模式:
- Jog_stop(Jog停止): 0
- Continue(连续运动): 1
- Increment(步进运动): 2
- ABS绝对运动: 3
coord_map 代表坐标系的选择，可支持3种运动坐标系:
- 在世界坐标系下运动: 0
- 在关节空间运动: 1
- 在工具坐标系下运动: 2
jnum 在关节空间下代表关节号，关节1至关节6的编号分别对应数字0到5；
jnum 在笛卡尔空间代表x，y，z，rx，ry，rz。分别对应数字0到5。
jogvel 代表速度。
poscmd 代表步进值，单关节运动为deg，空间单轴运动为mm。

当jog_mode为0时，仅jog_mode, coord_map, jnum参数有效。

发送消息:

{"cmdName":"jog","jog_mode":0, "coord_map":1, "jnum":1}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "jog"}

说明：

发送的指令代表机器人停止机器人关节2在关节空间下的jog运动

当jog_mode为1时，仅jog_mode, coord_map, jnum及jogvel参数生效。

发送消息：

{"cmdName":"jog","jog_mode":1, "coord_map":1, "jnum":1, "jogvel":30}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "jog"}

说明:

发送的指令代表机器人在关节空间下，关节2以30 deg/s 做jog运动
值得注意的是，运动的正负由jogvel的正负来确定
需要先停止当前轴的运动才能再次下发该轴的运动指令

当jog_mode为2时，参数jog_mode, coord_map, jnum, jogvel, poscmd均生效。

发送消息:

{"cmdName":"jog","jog_mode":2, "coord_map":1, "jnum":1, "jogvel":30, "poscmd":20}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "jog"}

说明:

发送的指令为控制机器人关节2以30 deg/s速度向正方向运动20 deg。
运动的正负可以由poscmd的正负来确定。

当jog_mode为3时，参数jog_mode, coord_map, jnum, jogvel, poscmd均生效。

发送消息:

{"cmdName":"jog","jog_mode":3, "coord_map":1, "jnum":1, "jogvel":30, "poscmd":20}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "jog"}

说明:

发送指令为控制机器人关节2以30 deg/s速度运动到20 deg的目标位置。

关节运动到指定位置MoveJ

发送消息：

{"cmdName":"joint_move","relFlag":0,"jointPosition":[0,90.5,90.5,0,90.5,0],"speed":20.5,"accel":20.5}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "joint_move"}

说明：

relFlag: 可选值为0或者1，0代表绝对运动，1代表相对运动。
jointPosition：[j1,j2,j3,j4,j5,j6] 填入的是每一个关节的角度值。单位是度，不是弧度。运动的正负由jointPosition值的正负来确定。
speed: speed_val 代表关节的速度，单位是 (°/S)，用户可以自行填入适合的参数。
accel：accel_val 代表关节的加速度，单位是 (°/S²)，用户可以自行填入适合的参数，加速度的值建议不要超过720。
joint_move是阻塞（在控制器内部，不影响指令的立即返回）的运动指令，必须一条运动指令执行完才会执行下一条运动指令。如果需要立即执行下一条指令，建议先使用stop_program停止当前的运动，再发送下一条运动指令。

TCP末端运动到指定位置

发送消息：

{"cmdName":"end_move","endPosition":[100,200.1,200.5,0,0,0], "speed":21.5, "accel":31.5}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "end_move"}

说明：

endPosition: [x,y,z,a,b,c] 指定TCP末端xyzabc的值。
speed: speed_val 代表关节的速度，单位是 (°/S)，用户可以自行填入适合的参数。如果speed_val设置为20，则代表关节速度为20 °/S。
accel：accel_val 代表关节的加速度，单位是 (°/S²)，用户可以自行填入适合的参数，加速度的值建议不要超过720。
end_move是阻塞的运动指令，必须一条运动指令执行完才会执行下一条运动指令。如果需要立即执行下一条指令，建议先使用stop_program停止当前的运动，再发送下一条运动指令。
end_move指令并不是从当前位置直线运动到目标位置点，这条指令是先对用户输入的笛卡尔空间目标点进行逆解，然后使用joint_move指令，让机器人关节运动到指定位置。
如果需要从当前位置直线运动到目标位置点，需要使用moveL指令。

直线运动MoveL

发送消息：

{"cmdName":"moveL","relFlag":1,"cartPosition":[0,0,50,0,0,0],"speed":20,"accel":50,"tol":0.5}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "moveL"}

说明：

cartPosition：[x,y,z,rx,ry,rz] 指定笛卡尔空间x,y,z,rx,ry,rz的值。
speed：speed_val代表线速度，单位是 (mm/s)，用户可以自行填入适合的参数。如果speed_val设置为20，则代表线速度为20 mm/s。
accel：accel_val代表直线运动的加速度，单位是 (mm/S²)，用户可以自行填入适合的参数，加速度的值建议不要超过8000。
relFlag：flag_val可选值为0或者1。 0代表绝对运动，1代表相对运动。
moveL是阻塞的运动指令，必须一条运动指令执行完才会执行下一条运动指令。如果需要立即执行下一条指令，建议先使用stop_program停止当前的运动，再发送下一条运动指令。

圆弧运动MoveC

发送消息：

{"cmdName":"movc","relFlag":move_mode,"pos_mid":[x,y,z,rx,ry,rz],"pos_end":[x,y,z,rx,ry,rz],"speed":vel,"accel":acc,"tol":tol}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "movc"}

说明：

pos_mid：[x,y,z,rx,ry,rz] 指定笛卡尔空间x,y,z,rx,ry,rz的值。
pos_end：[x,y,z,rx,ry,rz] 指定笛卡尔空间x,y,z,rx,ry,rz的值。
speed：speed_val 代表关节的速度，单位是 (°/S)，用户可以自行填入适合的参数。如果speed_val设置为20，则代表关节速度为20 °/S。
accel：accel_val 代表关节的加速度，单位是 (°/S²)，用户可以自行填入适合的参数，加速度的值建议不要超过720。
tol：tol代表最大允许误差，若不需要则取0。

查询运动状态

发送消息：

{"cmdName":"get_motion_state"}

接收消息：

{"queue": 0, "errorMsg": "", "cmdName": "get_motion_state", "queue_full": false, "active_queue": 0, "inpos": true, "paused": false, "err_add_line": 0, "errorCode": "0", "motion_line": 0}

说明：

queue_full: 判断队列是否处于队满状态， 0为不满；1为队满。
queue：在队列中的运动指令数目

inpos: 是否到位状态标志位， 0代表未到位（即正在运动中），1代表到位（一般处于停止状态）
paused：运动是否暂停标志位，0代表未暂停，1代表处于暂停状态
err_add_line: 如果是重复对应控制器不执行的时候，那个运动指令的行号
motion_line: 运动指令ID

获取机器人DH参数

发送消息：

{"cmdName":"get_dh_param"}

接收消息：

{"errorCode": "0", "errorMsg": "", "dh_param": [[0.0, 90.0, 0.0, 0.0, 90.0, -90.0], [0.0, 0.0, 897.0, 744.5, 0.0, 0.0], [196.5, 0.0, 0.0, -188.35000610351562, 138.5, 120.5], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0]], "cmdName": "get_dh_param"}

说明：

dh_param: 返回的列表中，各元素按索引依次分别代表：alpha, a, d, joint_homeoff.
- alpha: 连杆扭转角
- a: 连杆长度
- d: 连杆偏移
- joint_homeoff: 关节零点偏移

获取用户坐标系信息

发送消息：

{"cmdName":"get_user_offsets"}

接收消息：

{"user_offsets": [[0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0]], "errorCode": "0", "cmdName": "get_user_offsets", "errorMsg": ""}

说明：

tool_offset：有16组数据（0~15），对应相对id的工具坐标系偏移，0代表默认的世界坐标系。

获取当前用户坐标系信息

发送消息：

{"cmdName":"get_curr_user_offset"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_curr_user_offset", "user_offset": [-590.0, 380.0, -1230.0, 0.0, 0.0, 0.0]}

选择用户坐标系

发送消息：

{"cmdName":"set_user_id","user_frame_id":2}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_user_id"}

说明：

set_user_id: 用户坐标系ID号。用来选择在哪个用户坐标系下运动。比如设置ID为2，就是在第二个用户坐标系下运动。
需要说明的是 set_user_id 设置为 0 的时候代表机器人在基坐标系（世界坐标系）下运动。

获取当前用户坐标系

发送消息：

{"cmdName":"get_curr_user_id"}

接收消息：

{"errorCode": "0", "errorMsg": "", "id": 10, "cmdName": "get_curr_user_id"}

设置用户坐标系

发送消息：

{"cmdName":"set_user_offsets","userffset":[10,10,10,10,10,10],"id":2,"name":"user_new"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_user_offsets"}

说明：

userffset: 填入用户坐标系的 x, y, z, rx, ry, rz 如例子中的[10,10,10,10,10,10]。
id: 想要设置的用户坐标系的ID号，可选的ID为1到15。例入设置用户坐标系2。
name: 想要设置的用户坐标系的名字。例如将名字设置为 user_new。
此命令仅是设置了坐标系数值，但实际并未选用此坐标系。

选择工具坐标系

发送消息：

{"cmdName":"set_tool_id","tool_id":2}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_tool_id"}

说明：

tool_id: 工具坐标系ID号。用来选择在哪个工具坐标系下运动。比如设置ID为2，就是在第二个工具坐标系下运动。
需要说明的是当tool_id 为 0 的时候机器人的工具默认为末端法兰盘中心。

获取当前工具坐标系

发送消息：

{"cmdName":"get_curr_tool_id"}

接收消息：

{"errorCode": "0", "errorMsg": "", "id": 2, "cmdName": "get_curr_tool_id"}

设置工具坐标系

发送消息：

{"cmdName":"set_tool_offsets","tooloffset":[10,10,10,10,10,10],"id":2,"name":"tcp_new"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_tool_offsets"}

说明：

tooloffset：填入工具坐标系的 x, y, z, rx, ry, rz。如例子中的[10,10,10,10,10,10]。
id：想要设置的工具坐标系的ID号，可选的ID为1到15。例入设置工具坐标系2。
name：想要设置的工具坐标系的名字。例如将名字设置为 tcp_new。

获取工具坐标系信息

发送消息：

{"cmdName":"get_tool_offsets"}

接收消息：

{"errorCode": "0", "errorMsg": "", "tool_offsets": [[0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0], [0.0, 0.0, 0.0, 0.0, 0.0, 0.0]], "cmdName": "get_tool_offsets"}

说明：

tool_offset:有16组数据（0~15），对应相对id的工具坐标系偏移，0代表默认的末端法兰中心坐标系。

获取当前坐标系信息

发送消息：

{"cmdName":"get_curr_tool_offset"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_curr_tool_offset", "tool_offset": [0.0, 0.0, 130.0, 0.0, 0.0, -90.0]}

设置负载

发送消息：

{"cmdName":"set_payload","mass":m,"centroid":[x,y,z]}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_payload"}

说明：

mass是负载的质量，单位是千克(KG)。centroid是负载的质心，单位是mm。例如要设置的负载质量为1KG，质心为[10,10,10]。那么可以发送命令:

{"cmdName":"set_payload","mass":1,"centroid":[10,10,10]}

获取负载

发送消息：

{"cmdName":"get_payload"}

接收消息：

{"errorCode": "0", "centroid": [0.0, 0.0, 1.0], "mass": 1.0, "cmdName": "get_payload", "errorMsg": ""}

说明：

mass：是负载的质量，单位是千克(KG)。
centroid：是负载的质心，单位是mm。

获取关节位置

发送消息：

{"cmdName":"get_joint_pos"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_joint_pos", "joint_pos": [j1,j2,j3,j4,j5,j6]}

说明：

j1,j2,j3,j4,j5,j6 是返回的六个关节的位置，单位是度。

获取当前坐标系下的末端位姿

发送消息：

{"cmdName":"get_tcp_pos"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": " get_tcp_pos", "tcp_pos": [x,y,z,a,b,c]}

说明：

[x,y,z,a,b,c] 是在当前设置的工具坐标系下的末端位姿，默认情况下工具坐标系是法兰盘中心。

设置机器人速度倍率

发送消息：

{"cmdName":"rapid_rate","rate_value":0.2}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "rapid_rate"}

说明：

rate_value：默认情况下机器人的程序运行倍率是1，通过这个命令可以进行修改，设置范围是0到1。

查询是否处于软限位

发送消息：

{"cmdName":"is_on_limit"}

接收消息：

{"errorCode": "0", "errorMsg": "", "on_limit": 0, "cmdName": "is_on_limit"}

说明：

on_limit: 为True代表机器人正处于软限位，值为False则相反。

查询急停状态

发送消息：

{"cmdName":"emergency_stop_status"}

接收消息：

{"errorCode": "0", "errorMsg": "", "emergency_stop": 0, "cmdName": "emergency_stop_status"}

说明：

emergency_stop：是返回的是否处于急停状态，0代表未处于急停状态；1代表处于急停状态

设置运动规划器

发送消息：

{"cmdName":"set_motion_planner","type":1}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_motion_planner"}

说明：

type：运动规划器类型，可选值为-1，0，1。-1代表禁用规划器，0代表选用T规划，1代表选用S规划。

获取当前实际关节位置

发送消息：

{"cmdName":"get_actual_joint_pos"}

接收消息：

{"errorCode": "0", "position": [285.8061097309843, 80.09823788479945, 60.72657603991451, 124.99045041547085, -85.27718451168131, 316.9348226974971], "cmdName": "get_actual_joint_pos", "errorMsg": ""}

说明：

position：返回六维列表代表各个关节角。

获取当前实际笛卡尔位姿

发送消息：

{"cmdName":"get_actual_tcp_pos"}

接收消息：

{"errorCode": "0", "position": [604.2014815031182, -71.01229318144345, 1669.033510162098, -179.4141090762053, -6.279762125819193, 149.01179247501761], "cmdName": "get_actual_tcp_pos", "errorMsg": ""}

说明：

返回六维列表代表各个笛卡尔位姿。

获取当前速率

发送消息：

{"cmdName":"get_rapid_rate"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_rapid_rate", "value": 1.0}

说明：

value：当前速率，范围[0,1]

伺服相关

查询是否进入伺服位置控制模式

发送消息：

{"cmdName":"is_in_servomove"}

接收消息：

{"errorCode": "0", "errorMsg": "", "in_servomove": true, "cmdName": "is_in_servomove"}

说明：

in_servomove：true，处于伺服模式。false，不在伺服模式。

机器人伺服位置控制使能

发送消息：

{"cmdName":"servo_move","relFlag":0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "servo_move"}

说明：

relFlag: 1代表进入servo_move模式，0代表退出。

关节空间位置控制模式

发送消息：

{"cmdName":"servo_j","relFlag":1,"jointPosition":[0.1,0,0,0,0,0],"stepNum":1}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "servo_j"}

说明：

用户可以自己生成六个关节的角度然后发送给机器人，能控制机器人到达相应的目标位置。
用户在使用servo_j指令之前需要先使用servo_move指令进入伺服位置控制模式。
jointPosition：[joint1,joint2,joint3,joint4,joint5,joint6] 填入的是各个关节的角度，单位是度。
relFlag：relFlag可选参数为0和1。0代表绝对运动，1代表相对运动。
stepnum：是周期分频，机器人将以num*8ms的周期执行接收到的servo运动指令。
需要注意的是，由于控制器的控制周期是8ms，这个指令需要8ms发送一次才能有效果，而且需要连续的发才行，只发一次看不出效果，并且六个关节的最大速度是180度/秒。例如[1.5,0.5,0.5,0.5,0.5,0.5]，1.5/0.008= 187.5超出了关节速度限制, 那么servo_j指令就不会生效。

注意：

这条指令和joint_move的区别是比较大的，这条指令主要是科研当中做轨迹规划时使用，这条指令发给机器人时并不经过控制器的规划器进行插补，而是直接发给伺服的。用户使用这条指令时需要预先进行轨迹的规划，否则使用效果会很差，无法达到预期。一般情况下建议使用joint_move指令。

笛卡尔空间位置控制模式

relFlag：0代表绝对运动，1代表相对运动

发送消息：

{"cmdName":"servo_p","catPosition":[x,y,z,a,b,c],"relFlag":0,"stepNum":1}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "servo_p"}

说明：

用户可以使用自己的轨迹规划算法，生成各个关节的点坐标，然后发送给机器人的六个关节，机器人能执行这些指令。
用户在使用servo_p指令之前需要先使用servo_move指令进入伺服位置控制模式。
catPosition:[x,y,z,a,b,c] 表示机器人在笛卡尔空间中的坐标xyz的单位是mm，abc的单位是度。
abc代表机器人姿态的欧拉角顺序是XYZ
relFlag:0 relFlag可选参数为0 和1 。0代表绝对运动，1代表相对运动。
stepnum：是周期分频，机器人将以num*8ms的周期执行接收到的servo运动指令。
需要注意的是，这个指令需要每8ms发送一次才能有效果。因为控制器是每8ms插补一个位置点。并且x、y、z、a、b、c的值不宜过大，避免超出控制器的安全速度限制。

注意：

这条指令主要是科研当中做轨迹规划时使用，使用这条指令时，控制器的规划器不进行插补。用户使用这条指令时需要预先进行轨迹的规划，否则使用效果会很差，无法达到预期。一般情况下建议使用moveL。

伺服模式滤波器

set_servo_move_filter指令设置了伺服模式滤波器，协助规划轨迹
filter_type代表运动模式可填的值有6个:
- no_filter禁用滤波器：0
- 关节空间一阶低通滤波器：1
- 关节空间非线性滤波器：2
- 关节空间多阶均值滤波器：3
- 笛卡尔空间非线性滤波器：4
- 速度前瞻：5

当filter_type为0的时候只有1个参数

发送消息：

{"cmdName":"set_servo_move_filter","filter_type":0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_servo_move_filter"}

说明：

禁用滤波器、不使用滤波器进行辅助规划，需要退出servo模式后设置。

当filter_type为1的时候只有2个参数

发送消息：

{"cmdName":"set_servo_move_filter","filter_type":1",lpf_cf":0.5}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_servo_move_filter"}

说明：

（a）设置关节空间一阶低通滤波器，需要退出servo模式后设置。

（b）lpf_cf表示截止频率，单位HZ。

当filter_type为2的时候只有4个参数

发送消息：

{"cmdName":"set_servo_move_filter","filter_type":2,"nlf_max_vr":2,"nlf_max_ar":2,"nlf_max_jr":4}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_servo_move_filter"}

说明：

(a) 设置关节空间非线性滤波器，需要退出servo模式后设置。

(b) max_vr 姿态变化速度的速度上限值（绝对值）°/s。

(d) max_jr 姿态变化速度的加加速度上限值（绝对值）°/s^3。

当filter_type为3的时候只有5个参数

发送消息：

{"cmdName":"set_servo_move_filter","filter_type":3,"mmf_max_buf":20,"mmf_kp":0.1,"mmf_kv":0.2,"mmf_ka":0.6}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "set_servo_move_filter"}

说明：

(a) 设置关节空间多阶均值滤波器，需要退出servo模式后设置。

(b) mmf_max_buf：滤波窗口宽度，越大滤波轨迹越平缓，会损失精度。

(d) mmf_kv：速度跟踪系数越小滤波轨迹越平缓，越大精度越高，但可能有抖动。

(e) mmf_ka：加速度位置跟踪系数越小滤波轨迹越平缓，越大精度越高，但可能有抖动。

当filter_type为4的时候只有7个参数

发送消息：

{"cmdName":"set_servo_move_filter","filter_type":4,"nlf_max_vr":2,"nlf_max_ar":2,"nlf_max_jr":4,"nlf_max_vp":10,"nlf_max_ap":100,"nlf_max_jp":200}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_servo_move_filter"}

说明：

(a) 设置笛卡尔空间非线性滤波器，需要退出servo模式后设置。

(b) max_vr 笛卡尔空间姿态变化速度的速度上限值（绝对值）°/s。

(d) max_jr 笛卡尔空间姿态变化速度的加加速度上限值（绝对值）°/s^3。

(e) max_vp 笛卡尔空间下移动指令速度的上限值（绝对值）。单位：mm/s。

(f) max_ap 笛卡尔空间下移动指令加速度的上限值（绝对值）。单位：mm/s^2。

(g) max_jp 笛卡尔空间下移动指令加加速度的上限值（绝对值）。单位：mm/s^3。

当filter_type为5的时候只有3个参数

发送消息：

{"cmdName":"set_servo_move_filter","filter_type":5,"mmf_max_buf":max_buf,"mmf_kp":kp}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_servo_move_filter"}

说明：

(a) 设置关节空间多阶均值滤波器，需要退出servo模式后设置。

(b) max_buf 均值滤波器缓冲区的大小。

设置拖拽模式的开关

发送消息：

{"cmdName":"torque_control_enable","enable_flag":0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "torque_control_enable"}

说明：

enable_flag，0关闭拖拽模式，1开启拖拽模式。

获取拖拽状态

发送消息：

{"cmdName":"get_drag_status"}

接收消息：

{"status": false, "errorCode": "0", "cmdName": "get_drag_status", "errorMsg": ""}

说明：

drag_status: 为True代表机器人正处于拖拽模式下，用户可以对机器人进行拖拽编程；值为False则相反。

IO 设置相关

设置数字输出变量（DO）的值

发送消息：

{"cmdName":"set_digital_output","type":0,"index":1,"value":1}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_digital_output"}

说明：

type 是DO的类型： 0--控制器AO；1--工具IO；2--扩展AO；3--保留；4--modbusIO；5--Profinet IO；6--Ethernet/IP IO。
index 是DO的编号，如果想要控制第1个DO，index的值设为1，即索引从1开始。
value 是DO的值，可选值为0或者1。

获取数字输出变量（DO）的值

发送消息：

{"cmdName":"get_digital_output","type":0,"index":1}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_digital_output", "value": 0}

说明：

type 是DO的类型： 0--控制器AO；1--工具IO；2--扩展AO；3--保留；4--modbusIO；5--Profinet IO；6--Ethernet/IP IO。
index 是DO的编号，例如控制的DO编号为1~31，如果想要控制第31个DO，index的值设为31，即索引从1开始。
value 是DO的值，可选值为0或者1。

获取指定数字输入状态

发送消息：

{"cmdName":"get_digital_input","type":0,"index":1}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_digital_input", "value": 0}

说明：

type 是DO的类型： 0--控制器AO；1--工具IO；2--扩展AO；3--保留；4--modbusIO；5--Profinet IO；6--Ethernet/IP IO。
index 是DO的编号，例如控制的DO编号为1~31，如果想要控制第31个DO，index的值设为31，即索引从1开始。
value 是DO的值，可选值为0或者1。

获取数字输入状态

发送消息：

{"cmdName":"get_digital_input_status"}

接收消息：

{"din_status": [1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0], "errorCode": "0", "cmdName": "get_digital_input_status", "errorMsg": ""}

说明：

din_status:一共有136个引脚，前 8个引脚为控制柜硬件IO。之后的为modbus。

设置模拟输出变量的值（AO）的值

发送消息：

{"cmdName":"set_analog_output","type":type,"index":index,"value":value}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_analog_output"}

说明：

type 是AO的类型：0--控制器AO；1--工具IO；2--扩展AO；3--保留；4--modbusIO；5--Profinet IO；6--Ethernet/IP IO 。
index 是AO的编号，例如控制的AO编号为0~7，如果想要控制第7个AO，index的值设为7。
value 是AO的值，可输入一个浮点数来满足编程要求。

获取模拟输出变量的值（AO）的值

发送消息：

{"cmdName":"get_analog_output","type":0,"index":1}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_analog_output", "value": 0.0}

说明：

type 是AO的类型：0--控制器AO；1--工具IO；2--扩展AO；3--保留；4--modbusIO；5--Profinet IO；6--Ethernet/IP IO 。
index 是AO的编号，例如控制的AO编号为0~7，如果想要控制第7个AO，index的值设为7。
value 是AO的值，可输入一个浮点数来满足编程要求，例如4.32。

获取扩展IO状态

发送消息：

{"cmdName":"get_extio_status"}

接收消息：

无扩展模块时：

(0, [], {'state': 0})

有扩展模块时：

{
    "errorCode": "0",
    "errorMsg": "",
    "cmdName": "get_extio_status",
    "extio_status": {"status": "[[0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0], [0, 0, 0, 0, 0, 0, 0, 0], [], []]", "setup": "[[0, \"11\", [9600, 8, 1, 78, 1], [[1, 8], [17, 8], [0, 0], [0, 0]], \"ext_0kakhfa54n84kl8k\"], [1, \"22\", [\"192.168.1.200\", 1111, 2], [[1, 8], [0, 0], [0, 0], [0, 0]], \"ext_9ckraca694bm6gm9\"]]", "num": 2, "pinmap": "[[0, 0, 0, 0], [8, 8, 0, 0]]", "mode": 0}}
    }

对extio_status进行说明：

num：代表有 num 个外部扩展IO模块。
mode: 代表拓展IO是否在运行。
setup：（1, 'mobusIoName', ('192.168.1.200', 1111) 1代表TCP(0代表RTU)，modbusIoName是外部扩展模块的名字，('192.168.1.200', 1111) 是IP和端口。 [9600, 8, 1, 78, 1]代表RTU下的波特率，数据位，校验位，停止位信息。
[[1, 8], [17, 8], [0, 0], [0, 0]] 四个列表分别代表：数字输入，数字输出，模拟输入，模拟输出。括号内第一个数字代表外部扩展模块寄存器起始分配地址。第二个数字代表IO的数量。
pinmap: 外部模块引脚索引起始地址，当有多个外部模块的时候需要考虑。
status: "[[0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0], [0, 0, 0, 0, 0, 0, 0, 0], [], []]" 为拓展IO对应的状态。

获取功能输入引脚的状态

发送消息：

{"cmdName":"get_funcdi_status"}

接收消息：

{"errorCode": "0", "errorMsg": "", "funcdi_status": [[-1, -1], [-1, -1], [-1, -1], [-1, -1], [-1, -1], [-1, -1], [-1, -1], [-1, -1], [0,2], [-1,- 1], [-1, -1], [-1, -1]], "cmdName": "get_funcdi_status"}

说明：

funci_status：一共返回12种功能输入引脚，分别是：
- 1启动程序，
- 2暂停程序，
- 3继续运行程序，
- 4停止程序，
- 5打开电源，
- 6关闭电源，
- 7机器人上使能，
- 8机器人下使能，
- 9一级缩减模式，
- 10保护性停止，
- 11回初始位置，
- 12二级缩减模式。
[type,index]：[-1,-1]为默认值表示没有输入引脚被设置为功能引脚。
- Type的值有三种：
  - 0代表控制柜输入引脚，
  - 1代表机器人末端工具输入引脚，
  - 2代表modbus的输入引脚。
- Index代表的是输入引脚的索引号，表示哪一个引脚被设置为功能引脚。如上文中[0,2]表示控制柜的第三个引脚(索引号从0开始)被设置为一级缩减模式功能引脚。

TIO相关

设置TIO V3工具电压

发送消息：

{"cmdName":"set_tio_vout_param","tio_vout_ena":0,"tio_vout_vol":0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_tio_vout_param"}

说明：

tio_vout_ena 参数为0或1。0为下使能，1为上使能。
tio_vout_vol 参数为0或1。0为24V，1为12V。

获取TIO V3工具电压

发送消息：

{"cmdName":"get_tio_vout_param"}

接收消息：

{"errorCode": "0", "errorMsg": "", "tio_vout_ena": 0, "tio_vout_vol": 0, "cmdName": "get_tio_vout_param"}

说明：

tio_vout_ena 参数为0或1。0为未使能，1为已使能。
tio_vout_vol 参数为0或1。0为12V，1为24V。

添加或修改信号

发送消息:

{"cmdName":"add_tio_rs_signal","tio_signal_name":<>,"tio_signal_chnId":<>,"tio_signal_sigType":<>,"tio_signal_sigAddr":<>,"frequency":<>}

接收消息: {"errorCode": "0", "errorMsg": "", "cmdName": "add_tio_rs_signal"} 说明:

tio_signal_name: 标识名称（限制在 20 个字符以内）
tio_signal_chnId: RS485 通道 ID
tio_signal_sigType: 信号类型
tio_signal_sigAddr: 寄存器地址
frequency: 信号在控制器内部的刷新率不大于 10

获取 RS485 信号列表

发送消息:

{"cmdName":"get_rs485_signal_list"}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "get_rs485_signal_list", "num":<>, </signalName>:<> }

说明:

num，表示信号的数量
signalName： signalName: { “chnId”:<>, “sigType”:<:>, “sigAddr”:<>, “value”:<>, “frequency”:<> }

删除信号量

发送消息:

{"cmdName":"del_tio_rs_signal","tio_signal_name":"test"}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "del_tio_rs_signal"}

说明:

tio_signal_name：信号名称

设置 TIO 模式

发送消息:

{"cmdName":"set_tio_pin_mode","pinType":<>,"pinMode":<>}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "set_tio_pin_mode"}

说明:

pinType：tio 类型 0 for DI Pins, 1 for DO Pins, 2 for AI Pins
pinMode：tio 模式
- DI Pins：
  - 0：0x00 DI2 为 NPN,DI1 为 NPN
  - 1：0x01 DI2 为 NPN,DI1 为 PNP
  - 2：0x10 DI2 为 PNP,DI1 为 NPN
  - 3：0x11 DI2 为 PNP,DI1 为 PNP
- DO Pins: 低 8 位数据,高 4 位为 DO2 配置，低四位为 DO1 配置，0x0 DO 为 NPN 输出
  - 0x1 DO 为 PNP 输出，0x2 DO 为推挽输出，0xF RS485H 接口
- AI Pins:
  - 0：模拟输入功能使能，RS485L 禁止
  - 1：RS485L 接口使能，模拟输入功能禁止

获取 TIO 模式

发送消息:

{"cmdName":"get_tio_pin_mode","pinType":<>}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "get_tio_pin_mode", "pinMode": <>}

说明:

pinType：tio 类型 0 for DI Pins, 1 for DO Pins, 2 for AI Pins
pinMode：tio 模式
- DI Pins:
  - 0：0x00 DI2 为 NPN，DI1 为 NPN
  - 1：0x01 DI2 为 NPN，DI1 为 PNP
  - 2：0x10 DI2 为 PNP，DI1 为 NPN
  - 3：0x11 DI2 为 PNP，DI1 为 PNP
- DO Pins: 低 8 位数据高 4 位为 DO2 配置，低四位为 DO1 配置,0x0 DO 为 NPN 输出, 0x1 DO 为 PNP 输出, 0x2 DO 为推挽输出, 0xF RS485H 接口
- AI Pins:
  - 0：模拟输入功能使能，RS485L 禁止
  - 1：RS485L接口使能，模拟输入功能禁止

设置 RS485 通讯参数

发送消息:

{"cmdName":"set_rs485_chn_comm","chn_id":<>,"slaveId":<>,"baudrate":<>,"databit":<>,"stopbit":<>,"parity":<>}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "set_rs485_chn_comm"}

说明:

chn_id： RS485 通道 ID 查询时 chn_id 作为输入参数
slaveId：当通道模式设置为 Modbus RTU 时，需额外指定 Modbus 从站节点 ID，其余模式可忽略
baudrate：波特率 4800,9600,14400,19200,38400,57600,115200,230400
databit：数据位 7，8
stopbit：停止位 1，2
parity：校验位 78→无校验 79→奇校验 69→偶校验

获取 RS485 通讯参数

发送消息:

{"cmdName":"get_rs485_chn_comm","chn_id":<>}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": 34,"get_rs485_chn_comm","slaveId":<>,"baudrate":<>,"databit":<>,"stopbit":<>,"parity":<>}

说明:

chn_id： RS485 通道 ID 查询时 chn_id 作为输入参数
slaveId：当通道模式设置为 Modbus RTU 时，需额外指定 Modbus 从站节点 ID，其余模式可忽略
baudrate：波特率 4800,9600,14400,19200,38400,57600,115200,230400
databit：数据位 7，8
stopbit：停止位 1，2
parity：校验位 78-> 无校验 79->奇校验 69->偶校验

配置 RS485 通讯模式

发送消息:

{"cmdName":"set_rs485_chn_mode","chnId":<>,"chnMode":<>}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "set_rs485_chn_mode"}

说明:

chnId： 0: RS485H, channel 1; 1: RS485L, channel 2
chnMode： 0: Modbus RTU, 1: Raw RS485, 2, torque sensor

获取 RS485 通讯模式

发送消息:

{"cmdName":"get_rs485_chn_mode","chnId":<>}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "get_rs485_chn_mode", "chnMode": <>}

说明:

chnId： 0: RS485H，channel 1。1: RS485L，channel 2。
chnMode： 0: Modbus RTU。1: Raw RS485。2：torque sensor。

通过 RS485 发送命令

发送消息:

{"cmdName":"send_tio_rs_command","chn_id":<>,"cmbBuf":<>}

接收消息:

{"errorCode": "0", "errorMsg": "", "cmdName": "send_tio_rs_command"}

说明:

chn_id：通道号
cmdBuf：数据字段

获取信号量

发送消息：

{"cmdName":"get_tio_signals"}

接收消息：

{"signals": [["ttt", 0, 0, 0, 0, 0.0], ["", 0, 0, 0, 0, 0.0], ["", 0, 0, 0, 0, 0.0], ["", 0, 0, 0, 0, 0.0], ["", 0, 0, 0, 0, 0.0], ["", 0, 0, 0, 0, 0.0], ["", 0, 0, 0, 0, 0.0], ["", 0, 0, 0, 0, 0.0]], "errorCode": "0", "cmdName": "get_tio_signals", "errorMsg": ""}

说明：

signals：返回信号量列表，8个元素列表
第一个是信号量名称
每个列表后面几项分别是：chn_id通道号id，signal_type信号量类型，sigal_addr信号量地址，value: 信号量的值，frequence信号量刷新频率

程序相关

加载程序

发送消息：

{"cmdName":"load_program","programName":"track/test.jks"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "load_program"}

说明：

programName 不支持中文。
如果控制器是1.5版本之前的，使用.ngc作为文件结尾；1.5及之后的版本以.jks作为文件结尾。
若加载轨迹文件需要在文件名前加 track/。

获取被加载程序名称

发送消息：

{"cmdName":"get_loaded_program"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_loaded_program", "programName": "test.jks"}

运行程序

发送消息：

{"cmdName":"play_program"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "play_program"}

暂停程序

发送消息：

{"cmdName":"pause_program"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "pause_program"}

恢复程序

发送消息：

{"cmdName":"resume_program"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "resume_program"}

停止程序

发送消息：

{"cmdName":"stop_program"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "stop_program"}

说明：

停止程序实际上就是停止机器人的运动。
stop_program 也可以用于停止机器人的其它运动指令，比如joint_move/moveL，当要控制机器人停止运动时建议使用stop_program。

获取程序状态

程序状态：running/pause/idle

running: 正在运行中
pause：暂停状态
idle：空闲状态

发送消息：

{"cmdName":"get_program_state"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_program_state", "programState": "idle"}

查询用户自定义系统变量

发送消息：

{"cmdName":"query_user_defined_variable"}

接收消息：

{"errorCode": "0", "errorMsg": "", "var_list": [{"alias": "test", "id": 5500, "value": 1.0}], "cmdName": "query_user_defined_variable"}

说明：

var_list: 会以列表的形式返回所有的用户自定义的系统变量。
alias: 系统变量的名字。
id：系统变量的id号。用户想要修改系统变量需要知道系统变量的id号。
value：系统变量的值。例如返回消息中返回的系统变量名字是system_var1，id是5500，值为1.0。

修改用户自定义系统变量

发送消息：

{"cmdName":"modify_user_defined_variable","id_new":5500,"alias_new":"s_new","value_new":14}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName":"modify_user_defined_variable"}

说明：

id_new：是要修改的系统变量的id号，id号可以通过指令query_user_defined_variable 查询获取。
alias_new：设置要修改的系统变量的新名字。
value_new：设置要修改的系统变量的值。

获取当前脚本执行行号

发送消息：

{"cmdName":"get_current_line"}

接收消息：

{"current_line": 0, "errorCode": "0", "cmdName": "get_current_line", "errorMsg": ""}

说明：

current_line：当前脚本执行行号

获取程序状态信息

发送消息：

{"cmdName":"get_program_info"}

接收消息：

{"current_line": 0, "errorMsg": "", "cmdName": "get_program_info", "errorCode": "0", "programName": "test", "programState": "idle", "motion_line": 0}

说明：

current_line：当前主线程脚本执行行号。
programName：程序名称。
programState：程序状态。idle空闲。running正在运行中。paused暂停中。
motion_line：当前运动行号，仅是运动指令。

机械臂安全状态相关

保护性停止状态

发送消息：

{"cmdName":"protective_stop_status"}

接收消息：

{"errorCode": "0", "errorMsg": "", "protective_stop": "0", "cmdName": "protective_stop_status"}

说明：

protective_stop的值为1时代表机器人处于保护性停止状态，值为0的时候相反。保护性停止一般发生在机器人发生碰撞的情况下。这时候机器人会处于保护性停止状态。

设置机器人碰撞等级

发送消息：

{"cmdName":"set_clsn_sensitivity","sensitivityVal":level}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_clsn_sensitivity"}

说明：

level的可选值为0到5，0代表关闭碰撞，等级1的碰撞灵敏度是最高的，25N。等级5的碰撞灵敏度是最低的，125N，每级差25N。

获取机器人碰撞等级

发送消息：

{"cmdName":"get_clsn_sensitivity"}

接收消息：

{"errorCode": "0", "sensitivityLevel": 1, "cmdName": "get_clsn_sensitivity", "errorMsg": ""}

说明：

level是返回的碰撞等级。0代表关闭碰撞。1代表的碰撞灵敏度是最高的。5代表的碰撞灵敏度是最低的。

碰撞后从碰撞保护模式恢复

发送消息：

{"cmdName":"clear_error"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "clear_error"}

机械臂运动学相关

机器人运动学正解

发送消息：

{"cmdName":"kine_forward","jointPosition":[j1,j2,j3,j4,j5,j6]}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "kine_forward", "cartPosition": [x,y,z,rx,ry,rz]}

说明：

[j1,j2,j3,j4,j5,j6]是需要发送的6个关节角度用来求运动学正解，[x,y,z,rx,ry,rz] 是经过正解后得到的机器人末端位姿。
正、逆解接口默认是在当前用户坐标系和工具坐标系下的计算。

机器人运动学逆解

发送消息：

{"cmdName":"kine_inverse","jointPosition":[j1,j2,j3,j4,j5,j6],"cartPosition": [x,y,z,rx,ry,rz]}

接收消息：

若逆解成功：

{"errorCode": "0", "errorMsg": "", "cmdName": "kine_inverse", "jointPosition":[x,y,z,rx,ry,rz]}

若逆解失败：

{"errorCode": "2", "errorMsg": "call kine_inverse failed", "cmdName": "kine_inverse"}

说明：

发送的jointPosition 是机器人的参考关节角，推荐用户选取机器人当前的关节角作为参考关节角。单位是度。
发送的cartPosition 是机器人的末端位姿，[x,y,z,a,b,c]； x y z是笛卡尔空间位置，单位是毫米；a b c是空间恣态，单位是度。
接收消息里得到的jointPosition是逆解后的机器人关节角度。

轨迹相关

设置轨迹采集参数

发送消息：

{"cmdName":"set_traj_config","acc":100,"vel":20,"xyz_interval":0.1,"rpy_interval":0.1}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_traj_config"}

说明：

acc：轨迹执行的加速度mm/s^2。
vel：轨迹执行的速度mm/s。
xyz_interval：笛卡尔空间位移数据采集间隔。
rpy_interval：笛卡尔空间旋转数据采集间隔。

获取轨迹采集参数

发送消息：

{"cmdName":"get_traj_config"}

接收消息：

{"acc": 100.0, "xyz_interval": 0.1, "errorMsg": "", "cmdName": "get_traj_config", "errorCode": "0", "rpy_interval": 0.1, "vel": 20.0}

说明：

acc：轨迹执行的加速度mm/s^2。
vel：轨迹执行的速度mm/s。
xyz_interval：笛卡尔空间位移数据采集间隔。
rpy_interval：笛卡尔空间旋转数据采集间隔。

设置轨迹采集开关

发送消息：

{"cmdName":"set_traj_sample_mode","mode":1,"filename":"test"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_traj_sample_mode"}

说明：

mode: 0关闭，1开启。
filename：文件名。

获取轨迹采集开关状态

发送消息：

{"cmdName":"get_traj_sample_status"}

接收消息：

{"sampleStatus": 1, "errorCode": "0", "cmdName": "get_traj_sample_status", "errorMsg": ""}

说明：

sampleStatus：0关闭，1开启。

查询控制器中已经存在的轨迹复现数据的文件名

发送消息：

{"cmdName":"get_exist_traj_file_name"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_exist_traj_file_name", "trajTrackFileName": ["pythonTrack1", "test"]}

说明：

trajTrackFileName：轨迹数据文件名称，以列表形式返回所有的名称。

重命名轨迹复现数据的文件名

发送消息：

{"cmdName":"rename_traj_file_name","src":"test","dest":"test_rename"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "rename_traj_file_name"}

说明：

src：源轨迹数据文件名。
dest：修改成的文件名。

删除轨迹

发送消息：

{"cmdName":"remove_traj_file","fileName":fileName}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "remove_traj_file"}

说明：

filename：轨迹数据文件名。

控制器中轨迹复现数据文件生成控制器执行脚本

发送消息：

{"cmdName":"generate_traj_exe_file","fileName":"test_rename"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "generate_traj_exe_file"}

说明：

filename：轨迹数据文件名。

力控相关

本节内容建议在完成阅读力控产品使用手册open in new window的基础上阅读，并参考节卡SDK力控功能快速入门指南open in new window配合理解。为避免文字冗长，本节将使用“力控”代指“力柔顺控制”，使用“末端力传感器”或“力传感器”或“传感器”代指安装于机器人末端的6维或1维力/力矩传感器。

设置末端力传感器型号

发送消息：

{"cmdName":"set_torsenosr_brand","sensor_brand":num}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_torsenosr_brand"}

说明：

sensor_band:

num为传感器型号，取值范围为1-6或10，需要与传感器硬件外壳铭刻的型号数字相匹配。其中10特指已经内置与机器人法兰内部的传感器，此型传感器由系统自动管理，无需调用此接口进行配置；

获取末端力传感器型号

发送消息：

{"cmdName":"get_torsenosr_brand"}

接收消息：

{"sensor_brand": 1, "errorCode": "0", "cmdName": "get_torsenosr_brand", "errorMsg": ""}

说明：

sensor_band:

传感器型号

开始辨识传感器末端负载

发送消息：

{"cmdName":"start_torq_sensor_payload_identify","jointPosition":[j1,j2,j3,j4,j5,j6]}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "start_torq_sensor_payload_identify"}

说明：

这是一条会触发运动的指令，会使机器人运动到jointposition指定的位置。
jointPosition：负载辨识终点，关于终点点位设置的注意事项，请参考力控产品使用手册open in new window中对相关功能的说明。

获取传感器末端负载辨识状态

发送消息：

{"cmdName":"get_torq_sensor_identify_staus"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_torq_sensor_identify_staus", "identify_status": 1}

说明：

identify_status：0代表辨识完成结果已可以读取，1代表暂无可以读取的辨识结果，2代表辨识失败。

获取传感器末端负载辨识结果

发送消息：

{"cmdName":"get_torq_sensor_payload_identify_result"}

接收消息：

{"errorCode": "0", "centroid": [0, 0, 0], "mass": 0, "cmdName": "get_torq_sensor_payload_identify_result", "errorMsg": ""}

说明：

mass是负载的质量，单位是千克(KG)。
centroid是负载的质心，单位是mm。

注意：

请仔细区分set_tool_payload和set_payload的区别。

payload影响的是机器人的动力学；

tool_payload影响的是力控效果（即力控时机器人的力矩补偿）

设置传感器末端负载

发送消息：

{"cmdName":"set_tool_payload","mass":weight,"centroid":[x,y,z]}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_tool_payload"}

说明：

mass是负载的质量，单位是千克(KG)。centroid是负载的质心，单位是mm。

例如要设置的负载质量为1KG，质心为[10,10,10]，那么可以发送命令:

{"cmdName":"set_tool_payload","mass":1,"centroid":[10,10,10]}

获取传感器末端负载

发送消息：

{"cmdName":"get_tool_payload"}

接收消息：

{"errorCode": "0", "centroid": [0.0, 0.0, 0.0], "mass": 1.0, "cmdName": "get_tool_payload", "errorMsg": ""}

说明：

mass 是负载的质量，单位是千克(KG)。
centroid是负载的质心，单位是mm。

设置力控坐标系

发送消息：

{"cmdName":"set_ft_ctrl_frame", "ftFrame":0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_ft_ctrl_frame"}

说明：

FtFrame：0工具；1世界

获取力控坐标系

发送消息：

{"cmdName":"get_ft_ctrl_frame"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_ft_ctrl_frame", "ftFrame":0}

说明：

FtFrame 0工具 ; 1世界

设置力柔顺控制参数

发送消息：

{"cmdName":"set_admit_ctrl_config","axis":2,"opt":1,"ftUser":25,"ftConstant":5,"ftNnormalTrack":0,"ftReboundFK":0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_admit_ctrl_config"}

说明：

axis：0，x轴；1，y轴；2，z轴；3，rx；4，ry；5，rz。
opt：0关，1开。
ftUser：阻尼，影响机器人末端对外界环境所表现出的刚度。此参数越大，机器人末端表现出的刚度越大。单位为×8N·s/m(对于x/y/z)、×16Nm·s/π(对于rx/ry/rz)
ftReboundFK：回弹，表示机器人柔顺控制过程中与指令轨迹（或初始位置）之间的弹性系数，单位为N/mm(对于x/y/z)、Nm/rad(对于rx/ry/rz)。
ftConstant：代表目标力，单位为N(对于x/y/z)、Nm(对于rx/ry/rz)。
ftNnormalTrack：历史兼容性接口，目前必须全部设置为0以确保正常运作。
关于对上述各参数的理解，请进一步参考力控产品使用手册open in new window中的相关说明。

获取力柔顺控制参数

发送消息：

{"cmdName":"get_admit_ctrl_config"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_admit_ctrl_config", "admitConfig": [[0, 5.0, 0.0, 0.0, 0], [0, 5.0, 0.0, 0.0, 0], [1, 25.0, 0.0, 5.0, 0], [0, 0.20000000298023224, 0.0, 0.0, 0], [0, 0.20000000298023224, 0.0, 0.0, 0], [0, 0.20000000298023224, 0.0, 0.0, 0]]}

说明：

admitConfig：有6组1*5的矩阵分别代表x,y,z,rx,ry,rz的力柔顺控制参数。
每个矩阵内按顺序[opt,ftUser,ftReboundFK,ftConstant,ftNnormalTrack]。

开启或关闭末端力传感器

发送消息：

{"cmdName":"set_torque_sensor_mode","sensor_mode":mode}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_torque_sensor_mode"}

说明：

mode：0关；1开

开启或关闭工具拖拽

发送消息：

{"cmdName":"enable_admittance_ctrl","enable_flag":1}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "enable_admittance_ctrl"}

说明：

enable_flag：0关；1开。

注：

此接口将被废弃（deprecated），替代接口为enable_tool_drive

开启或关闭工具拖拽

与enable_admittance_ctrl功能一致，需要开启传感器并设置合理的柔顺控制参数，此外，推荐进行至少一次力控传感器校零后再开启工具拖拽。

发送消息：

{"cmdName":"enable_tool_drive", "enable_flag":1}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "enable_tool_drive"}

说明：

enable_flag：0关；1开。

获取力控类型和读数显示（初始化）状态

发送消息：

{"cmdName":"get_compliant_type"}

接收消息：

{"errorCode": "0", "errorMsg": "", "compliance_type": 0, "sensor_compensation": 1, "cmdName": "get_compliant_type"}

说明：

sensor_compensation：1代表APP的实时力曲线显示以及10000端口返回的torqsensor[1][2]为实际外力；0代表不处于力控状态下时APP的实时力曲线显示以及10000端口返回的torqsensor[1][2]为传感器原始读数（若处于力控状态下则仍为实际外力）。
compliance_type：0代表不使用任何一种柔顺控制方法，1代表开启恒力柔顺控制，2代表开启速度柔顺控制。

设置力控类型和校零（初始化）选项

发送消息：

{"cmdName":"set_compliant_type","sensor_compensation":1,"compliance_type":1}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_compliant_type"}

说明：

sensor_compensation: 1代表立即进行一次传感器校零，并将APP的实时力曲线显示以及10000端口返回的torqsensor[1][2]切换为实际外力；0代表不做校零操作，并将不处于力控状态下时APP的实时力曲线显示以及10000端口返回的torqsensor[1][2]切换为传感器原始读数（若处于力控状态下则仍为实际外力）。
compliance_type: 0代表不使用任何一种柔顺控制方法，1代表开启恒力柔顺控制，2代表开启速度柔顺控制。

注：

此接口将被废弃（deprecated），替代接口为enable_cst_force_ctrl

获取末端力传感器运行状态

发送消息：

{"cmdName":"get_torque_sensor_mode"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_torque_sensor_mode", "sensor_mode": 0}

说明：

sensor_mode: 0 代表未开启, 1代表开启

设置末端力传感器通讯参数

发送消息：

{"cmdName":"set_torque_sensor_comm","type":0,"ip_addr":"172.30.1.110","port":55555}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_torque_sensor_comm"}

说明：

type：0为使用网口或USB，1为使用TIO。
ip_addr为使用网口时传感器ip地址。
port为使用网口时力控传感器端口号。
设置为1或使用USB时ip_addr和port不起作用，给定如示例所示的默认参数即可

获取末端力传感器通讯参数

发送消息：

{"cmdName":"get_torque_sensor_comm"}

接收消息：

{"ip_addr": "192.168.2.228", "errorMsg": "", "cmdName": "get_torque_sensor_comm", "errorCode": "0", "type": 0, "port": 49152}

说明：

type：0为使用网口或USB，1为使用TIO。
ip_addr为使用网口时传感器ip地址。
port为使用网口时力控传感器端口号。
使用TIO或USB时ip_addr和port为无效参数，返回值无实际意义

设置末端力传感器低通滤波器截止频率

发送消息：

{"cmdName":"set_torque_sensor_filter","torqueSensorFilter":10}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_torque_sensor_filter"}

说明：

torqueSensorFilter：低通滤波器截止频率，单位：Hz

获取末端力传感器低通滤波器截止频率

发送消息：

{"cmdName":"get_torque_sensor_filter"}

接收消息：

{"errorCode": "0", "errorMsg": "", "torqueSensorFilter": 1.0, "cmdName": "get_torque_sensor_filter"}

说明：

torqueSensorFilter：低通滤波器截止频率，单位：Hz

关闭力柔顺控制

对恒力柔顺控制和速度柔顺控制生效，但不对工具拖拽生效发送消息：

{"cmdName":"disable_force_control"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "disable_force_control"}

设置速度柔顺控制参数

注：

此接口将被废弃（deprecated）

发送消息：

{"cmdName":"set_vel_compliant_ctrl","compliant_ctrl":[vc_level, rate1, rate2, rate3, rate4]}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_vel_compliant_ctrl"}

说明：

compliant_ctrl：vc_level速度柔顺控制等级。
rate1 比率等级1；rate2 比率等级2；rate3 比率等级3；rate4 比率等级4。

设置速度柔顺控制力条件

发送消息：

{"cmdName":"set_compliance_condition","compliant_condition":[0,0,0,0,0,0]}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_compliance_condition"}

说明：

compliant_condition：力传感器的受力分量和力矩分量。fx，沿x轴受力分量；tx，绕x轴力矩分量。

设置末端力传感器软限位

发送消息：

{"cmdName":"set_torque_sensor_soft_limit","torqueSensorSoftLimit":{"Fx":1,"Fy":1,"Fz":1,"Mx":1,"My":1,"Mz":1}}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_torque_sensor_soft_limit"}

说明：

"Fx","Fy","Fz","Mx","My","Mz"为各方向上允许的最大力或力矩数值，单位：N、Nm，超过此数值将报错并终止程序及机器人运动

获取末端力传感器软限位

发送消息：

{"cmdName":"get_torque_sensor_soft_limit"}

接收消息：

{"errorCode": "0", "errorMsg": "", "torqueSensorSoftLimit": {"Fx": 1.0, "Fy": 1.0, "Fz": 1.0, "My": 1.0, "Mx": 1.0, "Mz": 1.0}, "cmdName": "get_torque_sensor_soft_limit"}

说明：

"Fx","Fy","Fz","Mx","My","Mz"为各方向上允许的最大力或力矩数值，超过此数值将报错并终止程序及机器人运动

设置力矩参考中心

发送消息：

{"cmdName":"set_torque_ref_point", "ref_point":0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_torque_ref_point"}

说明：

ref_point： 0代表传感器中心，1代表TCP

获取力矩参考中心

发送消息：

{"cmdName":"get_torque_ref_point"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_torque_ref_point"}

说明：

ref_point： 0代表传感器中心，1代表TCP

设置末端传感器灵敏度

发送消息：

{"cmdName":"set_end_sensor_sensitivity_threshold", "threshold_percent":[0.3, 0.3, 0.3, 0.3, 0.3, 0.3]}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_torque_ref_point"}

说明：

threshold_percent 6维数组，0~1，越大传感器越不灵敏

获取末端传感器灵敏度

发送消息：

{"cmdName":"get_end_sensor_sensitivity_threshold"}

接收消息：

{"threshold": [30.5, 1.6250000000000002], "errorCode": "0", "cmdName": "get_end_sensor_sensitivity_threshold", "threshold_percent": [0.3, 0.3, 0.3, 0.3, 0.3, 0.3], "errorMsg": ""}

说明：

threshold_percent 6维数组，用户设置的百分比灵敏度
threshold 2维数组，实际阈值

设置融合拖拽灵敏度

发送消息：

{"cmdName":"set_fusion_drive_sensitivity_level", "sensitivity_level":0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_fusion_drive_sensitivity_level"}

说明：

sensitivity_level 灵敏度等级，0-5，0代表关闭

获取融合拖拽灵敏度

发送消息：

{"cmdName":"get_fusion_drive_sensitivity_level"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_fusion_drive_sensitivity_level", "sensitivity_level": 0}

说明：

sensitivity_level 灵敏度等级，0-5，0代表关闭

设置运动限制（奇异点和关节限位）预警范围

发送消息：

{"cmdName":"set_motion_limit_warning_range", "range_level":1}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_motion_limit_warning_range"}

说明：

range_level：范围等级，1-5

获取运动限制（奇异点和关节限位）预警范围

发送消息：

{"cmdName":"get_motion_limit_warning_range"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_motion_limit_warning_range", "range_level":1}

说明：

range_level：范围等级，1-5

获取传感器数据

发送消息：

{"cmdName":"get_torque_sensor_data","type":1}

接收消息：

{"status": 0, "errorMsg": "", "errcode": 0, "cmdName": "get_torque_sensor_data", "errorCode": "0", "data": [0.0, 0.0, 0.0, 0.0, 0.0, 0.0]}

说明：

type： 1或2或3
data: 力矩传感器实际数值，六维数组
status: 传感器是否打开，0未打开，1已打开

校零传感器

发送消息：

{"cmdName":"zero_end_sensor"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "zero_end_sensor"}

说明：校零后，传感器显示力曲线归到0附近。

设置力矩终止条件

发送消息：

{"cmdName":"set_force_stop_condition", "opt":[0, 1, 1, 0, 0, 0], "lowerlimiton":[0, 1, 1, 0, 0, 0], "lowerlimit":[3.0, 4.0, 5.0, 6.0, 7.0, 8.0], "upperlimiton":[0, 1, 1, 0, 0, 0], "upperlimit":[13.0, 14.0, 15.0, 16.0, 17.0, 18.0]}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_force_stop_condition"}

说明：

opt 6维数组，分别代表6个维度上是否开启力控终止条件，0 代表没有勾选, 非 0 值代表勾选
lowerlimiton 6维数组，0 代表不设置下限, 非 0 值代表设置
lowerlimit 6维数组，下限数值
upperlimiton 6维数组，0 代表不设置下限, 非 0 值代表设置
upperlimit 6维数组，下限数值

设置力矩速度限制

发送消息：

{"cmdName":"set_compliant_speed_limit", "speed_limit":10.0, "angular_speed_limit":10.0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_compliant_speed_limit"}

说明：

speed_limit：线速度限制，mm/s
angular_speed_limit：角速度限制，deg/s

获取力矩速度限制

发送消息：

{"cmdName":"get_compliant_speed_limit"}

接收消息：

{"errorCode": "0", "angular_speed_limit": 10.0, "cmdName": "get_approach_speed_limit", "speed_limit": 10.0, "errorMsg": ""}

说明：

speed_limit：线速度限制，mm/s
angular_speed_limit：角速度限制，deg/s

设置力控拖拽手感参数

发送消息：

{"cmdName":"set_tool_drive_config", "axis":0, "opt":1, "rigidity":0.0, "rebound": 100.0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_tool_drive_config"}

说明：

axis 代表配置哪一轴，可选值为 0~5 柔顺方向，分别对应 fx fy fz mx my mz
opt 0 代表没有勾选, 非 0 值代表勾选
rigidity 拖拽手感，范围0~1，越大越硬
rebound 回弹，表示机械臂向初始位置弹性回复的力度

获取工具拖拽参数

发送消息：

{"cmdName":"get_tool_drive_config"}

接收消息：

{"errorCode": "0", "force_ctrl_config": [[1, 0.0, 100.0], [1, 0.30000001192092896, 0.0], [1, 0.30000001192092896, 0.0], [1, 0.30000001192092896, 0.0], [1, 0.30000001192092896, 0.0], [1, 0.30000001192092896, 0.0]], "cmdName": "get_tool_drive_config", "errorMsg": ""}

说明：

force_ctrl_config：返回的是一个包含六个列表元素的列表，分别代表六个轴；每个列表里的三个元素分别代表：
- opt 0 代表没有勾选, 非 0 值代表勾选
- rigidity 拖拽手感，范围0~1，越大越硬
- rebound 回弹，表示机械臂向初始位置弹性回复的力度

开启或关闭恒力柔顺控制

发送消息：

{"cmdName":"enable_cst_force_ctrl", "enable_flag":0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "enable_cst_force_ctrl"}

说明：

enable_flag: 0为关闭； 1为开启

设置恒力柔顺控制参数

发送消息：

{"cmdName":"set_cst_force_ctrl_config", "axis":0, "opt":1, "ftDamping":10.0, "ftConstant":10.0,"ftReboundFK":10.0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_cst_force_ctrl_config"}

说明：

axis 代表配置哪一轴，可选值为 0~5 柔顺方向，分别对应 fx fy fz mx my mz
opt 0 代表没有勾选, 非 0 值代表勾选
ftDamping 阻尼力，表示机器人在力控过程中的硬度
ftConstant 代表目标力
ftReboundFK 回弹，表示机械臂向指令轨迹弹性回复的力度

获取恒力柔顺控制参数

发送消息：

{"cmdName":"get_cst_force_ctrl_config"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_cst_force_ctrl_config"}

说明：

axis 代表配置哪一轴，可选值为 0~5 柔顺方向，分别对应 fx fy fz mx my mz
opt 0 代表没有勾选, 非 0 值代表勾选
ftDamping 阻尼力，表示机器人在力控过程中的硬度
ftConstant 代表目标力
ftReboundFK 回弹，表示机械臂向指令轨迹弹性回复的力度

设置恒力柔顺控制坐标系

发送消息：

{"cmdName":"set_cst_force_ctrl_frame", "cstForceFrame":0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_cst_force_ctrl_frame"}

说明：

cstForceFrame：0工具；1世界

获取恒力柔顺控制坐标系

发送消息：

{"cmdName":"get_cst_force_ctrl_frame"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_cst_force_ctrl_frame"}

说明：

cstForceFrame 0工具 ; 1世界

设置工具拖拽坐标系

发送消息：

{"cmdName":"set_tool_drive_frame", "toolDragFrame":0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_tool_drive_frame"}

说明：

toolDragFrame：0工具；1世界

获取工具拖拽坐标系

发送消息：

{"cmdName":"get_tool_drive_frame"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "get_tool_drive_frame", "toolDragFrame": 0}

说明：

toolDragFrame：0工具；1世界

设置恒力控制容差

发送消息：

{"cmdName":"set_cst_force_ctrl_tol", "force_tol":10.0, "torque_tol":10.0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_cst_force_ctrl_tol"}

说明：

force_tol：力容差
torque_tol：力矩容差

获取恒力控制容差

发送消息：

{"cmdName":"get_approach_speed_limit"}

接收消息：

{"errorCode": "0", "angular_speed_limit": 10.0, "cmdName": "get_approach_speed_limit", "speed_limit": 10.0, "errorMsg": ""}

说明：

force_tol：力容差
torque_tol：力矩容差

设置进近速度

发送消息：

{"cmdName":"set_approach_speed_limit", "speed_limit":10.0, "angular_speed_limit":10.0}

接收消息：

{"errorCode": "0", "errorMsg": "", "cmdName": "set_approach_speed_limit"}

说明：

speed_limit：线速度限制，mm/s
angular_speed_limit：角速度限制，deg/s

获取进近速度

发送消息：

{"cmdName":"get_approach_speed_limit"}

接收消息：

{"errorCode": "0", "angular_speed_limit": 10.0, "cmdName": "get_approach_speed_limit", "speed_limit": 10.0, "errorMsg": ""}

说明：

speed_limit：线速度限制，mm/s
angular_speed_limit：角速度限制，deg/s

获取力控工具拖拽开启状态

发送消息：

{"cmdName":"get_tool_drive_stat"}

接收消息：

{"errorCode": "0", "errorMsg": "", "enable_flag": 0, "cmdName": "get_tool_drive_stat", "drive_stat": 0}

说明：

enable_flag： 0 为关闭力控拖拽使能，1 为开启
drive_stat：是拖拽的当前状态是否触发奇异点、速度、关节限位预警

获取恒力柔顺开启状态

发送消息：

{"cmdName":"get_cst_force_ctrl_stat"}

接收消息：

{"errorCode": "0", "errorMsg": "", "cst_force_ctrl_stat": 0, "cmdName": "get_cst_force_ctrl_stat"}

说明：

cst_force_ctrl_stat: 0 代表未开启，1代表开启，2代表速度模式（兼容性，新版本不会有2）

问题排查

排查方法介绍

在使用JAKA TCP/IP控制协议过程中如遇到问题，可参考以下步骤进行排查：

确认客户端与机器人控制器IP地址之间的网络连接正常；
对于TCP/IP指令调用中的异常，可根据调用返回值以及返回的错误信息，判断相关错误信息；
通过获取10000端口反馈数据中机器人系统错误码以及错误信息，排查相关异常；
可结合机器人APP连接，排查机器人系统方面异常。排查过程中可通过在客户端部署网络调试工具或Wireshark进行相关数据分析。

常见TCP/IP问题介绍

读者在实际开发测试过程中，如果遇到指令无法返回等问题，建议使用网络调试助手连接机器人服务端：ip为机器人ip，端口号为固定的10000或100001，以此查看机器人服务端是否正常，正常的话请读者检查代码是否有误。
在实际使用过程中，连接10000端口，发现每次收的包不完整，只有一部分；

对于这种情况，建议检查客户端socket的接收缓冲区的大小，可能设置的小于10000端口返回的包大小导致接受不全。

出现数据推送的频率太低，不及时的问题。

对于这种情况，建议检查服务端的端口数据刷新频率，如开头讲解的optionalconfig里的port10000_delay_ms，是否设置合理。

用户反馈

若文档中出现任何错误信息及描述不清之处，或有任何意见及建议，请发送邮件到support@jaka.com，我们将尽快给您回复。
